前   言  首先了解一下FANUC PMC梯形图内部的各字母符号含义:FANUC伺服放大器选型配置

本文转载自 微信公众号  数控笔记    微信号:shukongbiji

今天带大家简单介绍一下,如何查找PMC信号地址 [符号&注释] 的一些小技巧;

FANUC伺服放大器选型配置

从以下两种类型查找:

1:知道符号,查找信号地址

2:知道地址,查找符号&注释

知道符号如何查找信号地址?
举例1:如何查找 MDI 的按键信号地址1:输入<MDI>,按下<搜索>FANUC伺服放大器选型配置

2:找到了5个相关的<MDI>信号地址FANUC伺服放大器选型配置

3:按键信号属于输入信号,应为X***,则<MDI>对应的按键信号地址为<X24.2>;

4:切换为<地址顺序>也可查询各类信号地址对应的符号及注释!

FANUC伺服放大器选型配置

知道地址如何查找符号&注释?  驱动器维修  www.looeo.com  伺服放大器维修

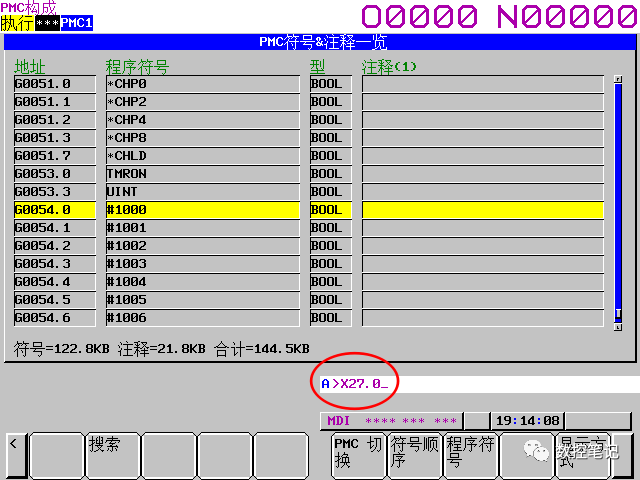

举例2:如何查找 X27.0 对应的符号&注释1:输入<X27.0>,按下<搜索>FANUC查找PMC [符号&注释] 的小技巧2:输入<X27.0>,按下<搜索>FANUC伺服放大器选型配置3:X27.0对应的符号为<X1_S>,属于输入信号,为面板按键上的<X1>按键;

4:也可以在【PMC维修】界面,进行【信号状态】检测信号变化FANUC伺服放大器选型配置

FANUC伺服放大器选型配置

在这里可以实时 检测信号地址的变化状态~驱动器维修  www.looeo.com  伺服放大器维修

FANUC伺服放大器选型配置
