发那科系统屏幕重影故障维修记录

故障现象:发那科16系统主板,屏幕显示有重影,不是CRT显示器问题

维修结果:屏幕显示正常,见下图。

提供免费技术支持 如有需要请联系 杨先生  18025212569

发那科系统屏幕重影故障维修记录

故障分析:发那科16系统的主板分为MAIN板和IO板,显示器的CRT插口在IO板上面,对换IO板发现,故障为IO板侧故障。

检查发现,信号由B34/B36输出到CRT插口。CRT插口针脚:1/2   3/4    5/6   12/16   18/14,其中1/3/5为显示内容,12/18为场行信号。

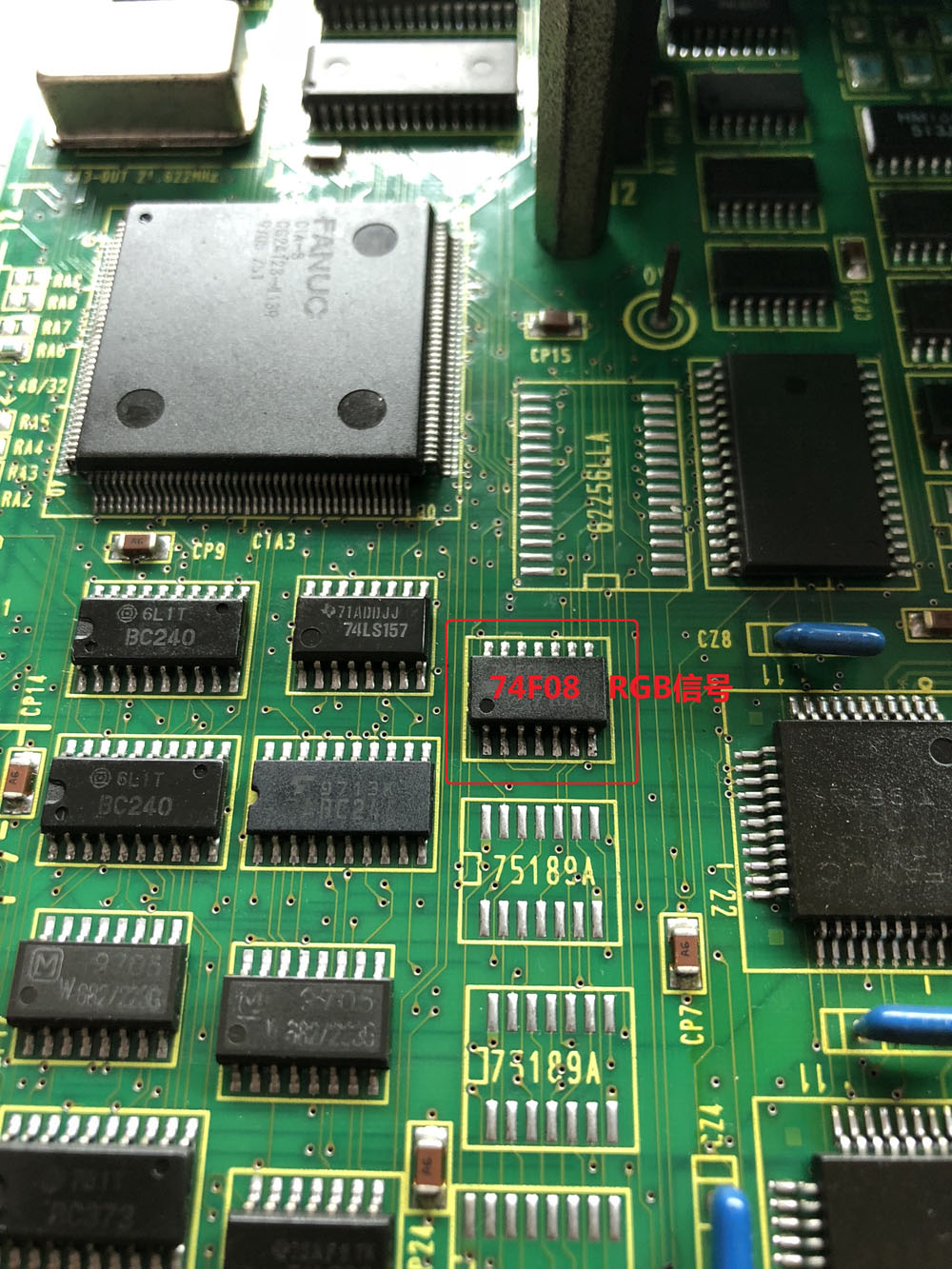

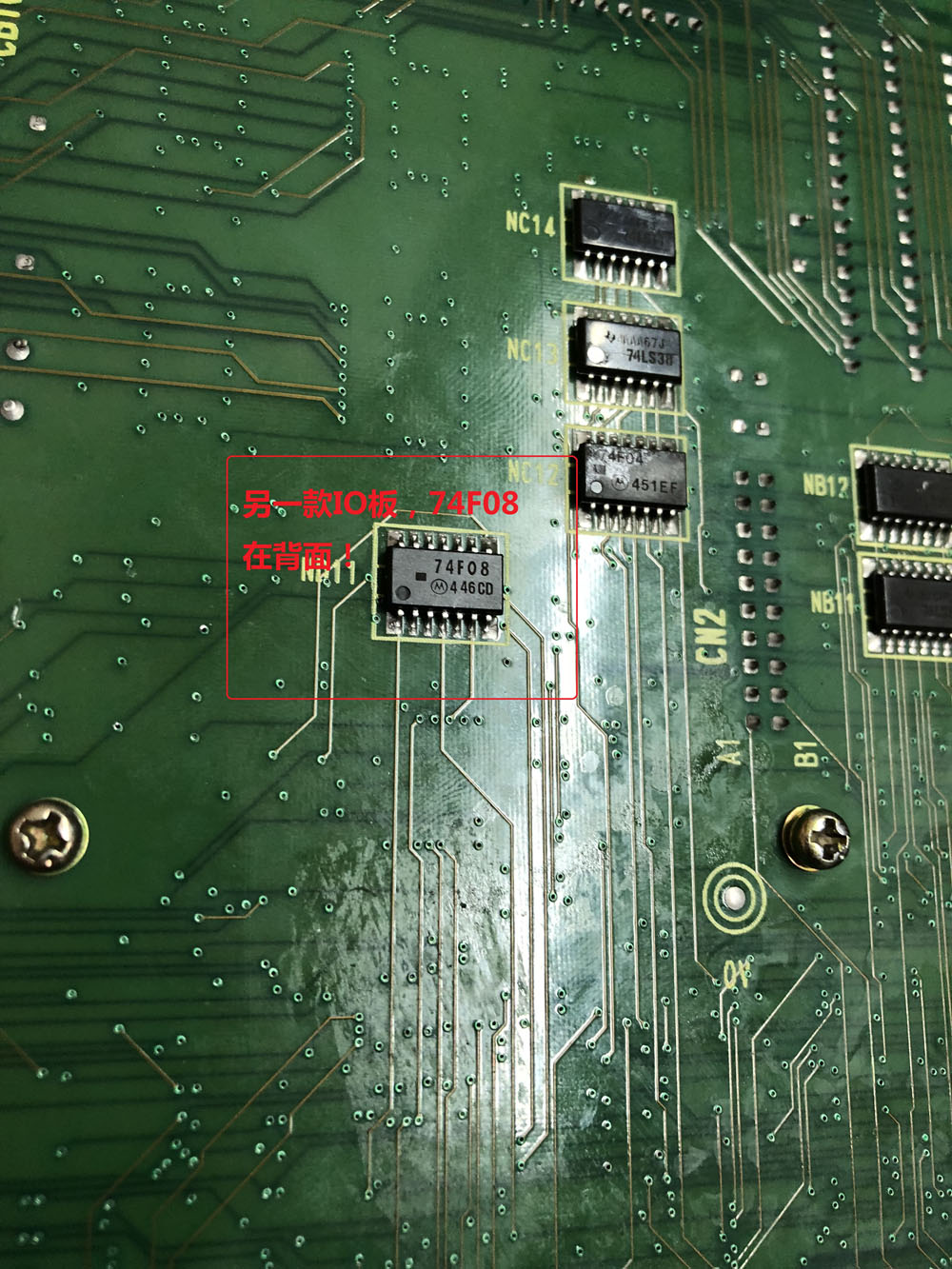

12/18正常,故障由1/3/5引起。1/3/5通往B34/B36,然后经过一些电阻,通往74F08芯片。分别为O0、O1、O3,再次检查A0B0/A1B1/A3B3,发现信号由A0、A1、B3控制。这三个脚通往CPU芯片

发那科系统屏幕重影故障维修记录

发那科系统屏幕重影故障维修记录

发那科系统屏幕重影故障维修记录

发那科系统屏幕重影故障维修记录

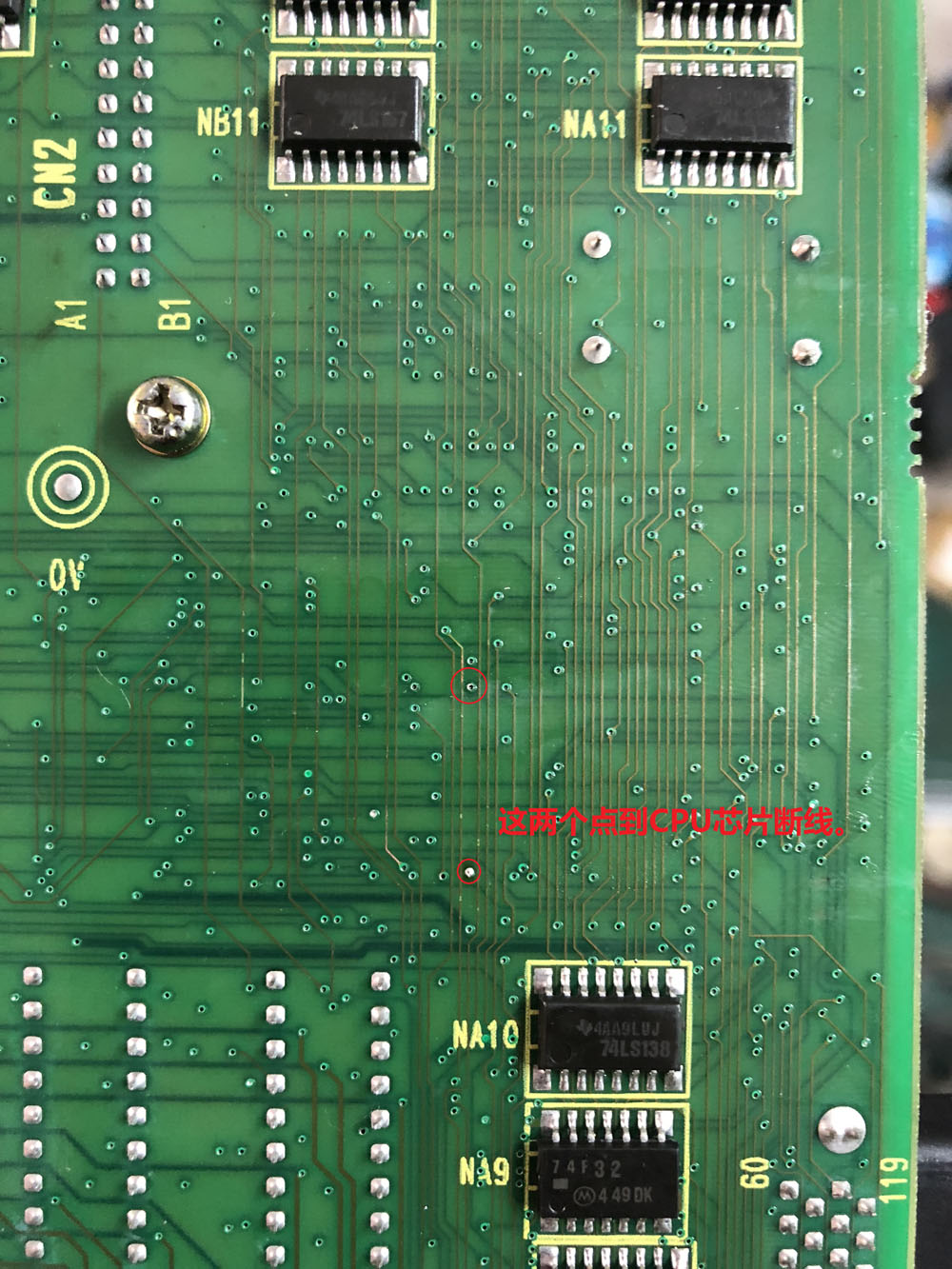

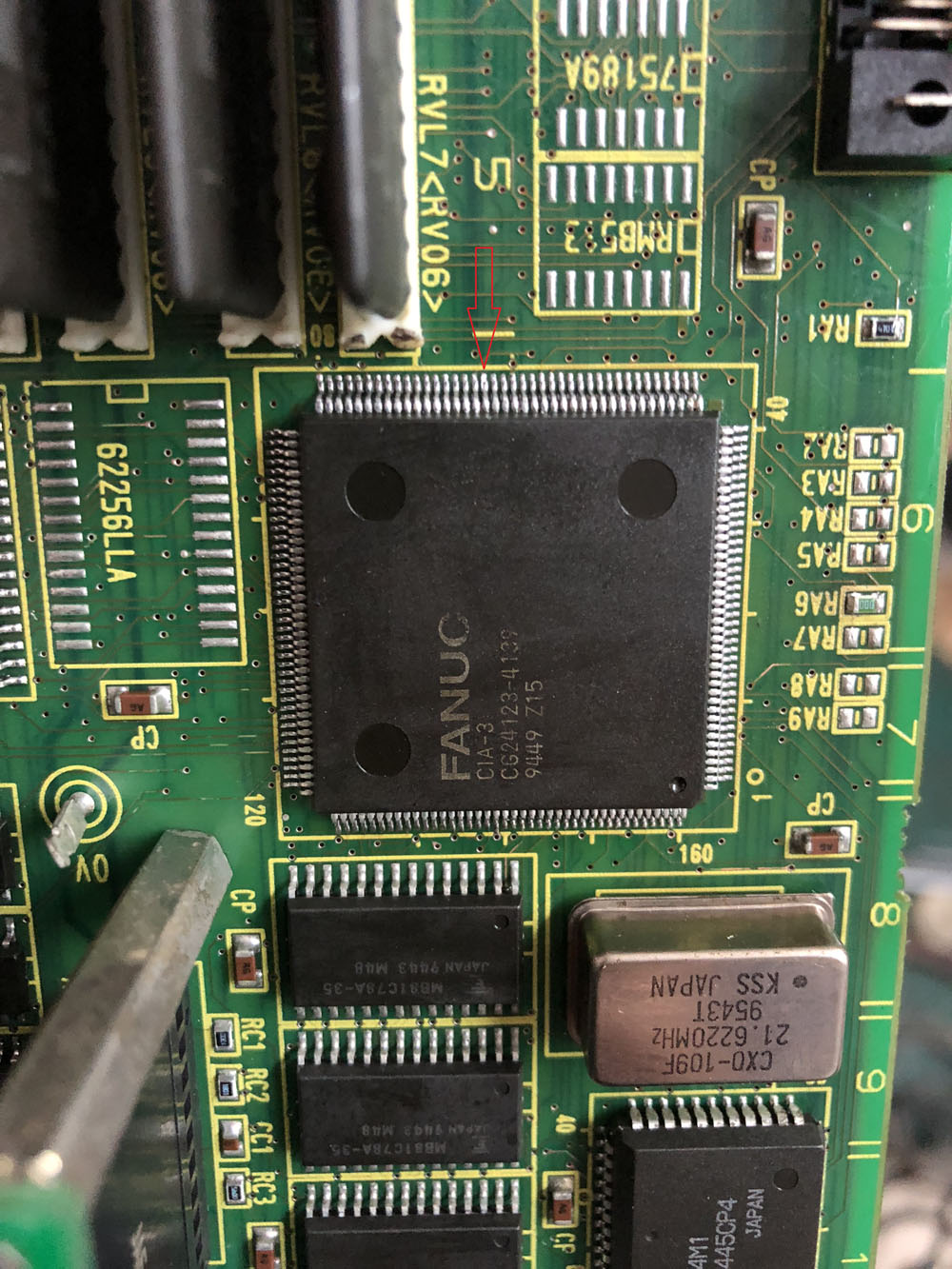

然后怀疑是CPU针脚虚焊,或者是线路腐蚀,取下CPU芯片。发现有一个引脚断线。连上以后,焊好CPU,试机正常。

发那科系统屏幕重影故障维修记录

发那科系统屏幕重影故障维修记录

记录完毕,2019-03-27。
