FANUC 430报警维修:SV MOTOR OVER HEAT(伺服电机过热)如有需要请咨询 杨先生 13377787188 发那科430维修
发那科数控机床 430报警维修:出现430报警一般是由于编码器故障引起的。

广告 --- 技术支持请联系 手机/微信:18025212569 --- 广告

FANUC 430报警维修SV MOTOR OVER HEAT(伺服电机过热)如有需要请咨询  杨先生 13377787188  发那科430维修
发那科数控机床 430报警维修:出现430报警一般是由于编码器故障引起的。

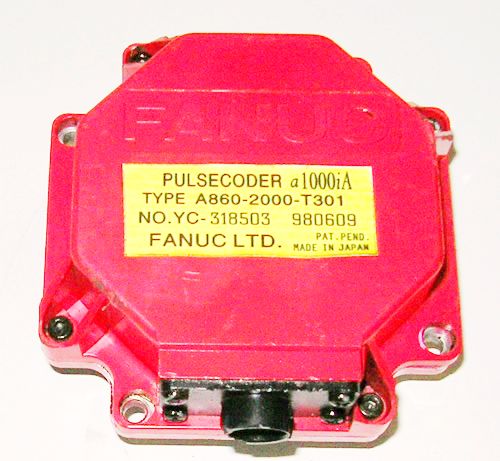

发那科Fanuc编码器

发那科Fanuc编码器

编码器上有两个针脚接到伺服马达内部进行温度检测,该量针脚接到两个小IC(好像是U4,U5,电路上不是很清楚)然后信号传输到主芯片IC,而输出信号则是从电路板背后的两个IC14851输出的,是两组信号输出!

怎么判别到底是哪里出问题了呢?因为编码器电路板上的零件并不多,如果是主芯片坏了,我想也比较难修,首先IC也难找到,即使找到了,也不晓得找到的IC是否是好的,你不可能拿不块好板上的IC换上去吧,那样没什么实际意义,因此我一开始就不怀疑是主芯片IC坏了。首先,从输出信号的线路上分析吧,因为从热敏电阻输出的信号要经过U4,U5,因此我先将这两个IC更换,但是问题仍然没能解决;然后我开始怀疑直接将信号输出到外部的IC14851,但是,如果是两个IC坏了,为什么不报电流过大呢?或者其他的报警,因为如果这两个IC短路了,那必然是电流过大,如果断路了则应该是没信号输出了,那可能性的问题也挺多的;不过我还是将这两个IC更换,结果依然还是报430。

最后我开始检查14851旁边的其他IC,我发现在旁边也有一对小IC(Q2,Q3),既然这个编码器是两组信号输出,应该跟这两个小IC也有关系吧,因此我大胆的将这两个小IC也更换了,然后我发现光电码盘上有点污点,也将其清理干净。

之后再重新测试,则问题解决!这次的维修经历或许没什么技术含量,但毕竟还是比较实用的 ,如果是一般的问题按照这样的方式维修应该都能修好,如果比较难点的问题,那我想得交给那些专业维修编码器的高手来修了。所以如果大家以后遇到编码器的问题不妨自己动手修修好,或许你也会觉得花1K多RMB来维修一个编码器是多么划不来啊!!希望我的这点经验对你们大家都有点作用。
