故障机床为三菱M70系统,客户反映机床出现006C报警,006C报警为电源放大器充电异常。但是报警代码显示在主轴放大器的数码管上。

电源放大器型号为MDS-D-CV-300,主轴放大器型号为MDS-D-SP-200

三菱放大器6C报警 006C报警维修

三菱放大器6C报警 006C报警维修

主轴放大器及电源放大器型号见下图:

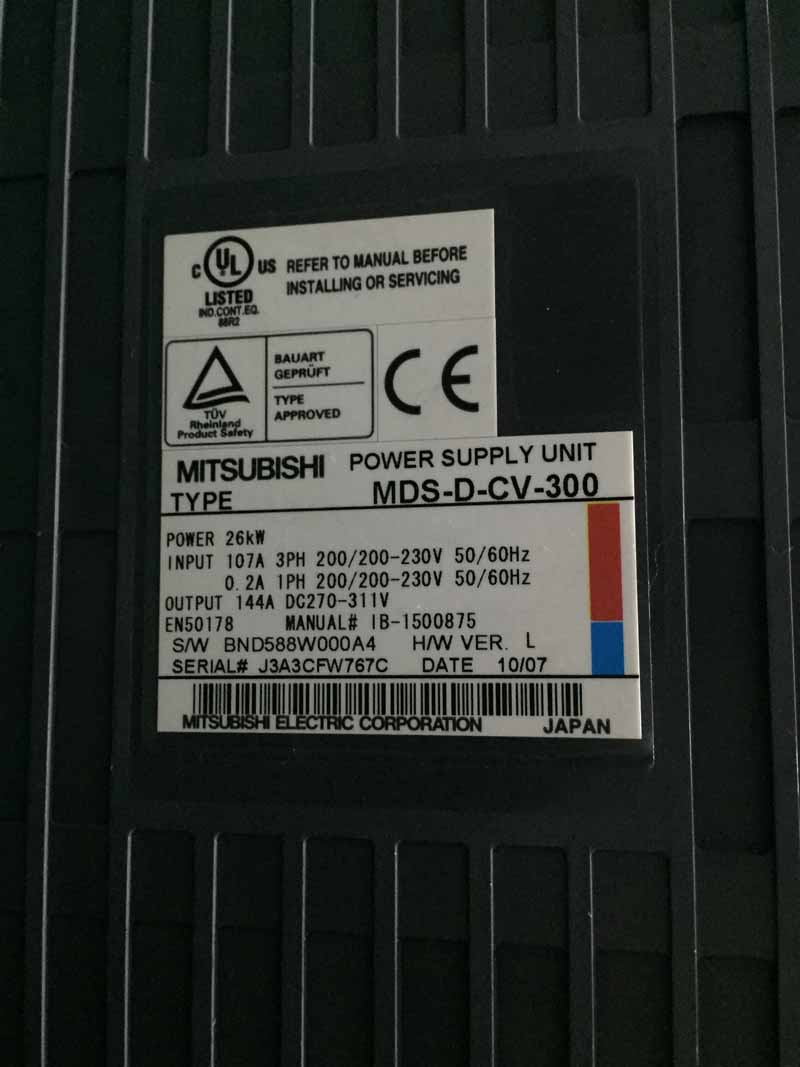

电源放大器

电源放大器

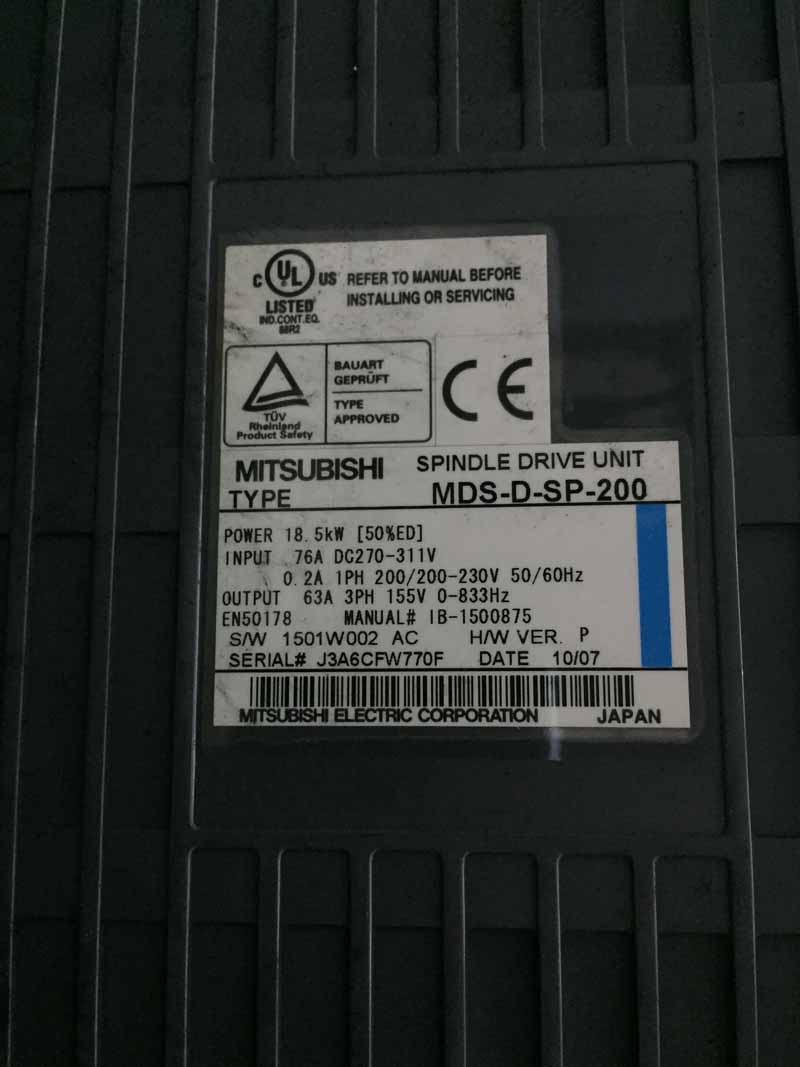

主轴放大器

主轴放大器

检查主轴电机绝缘性良好,兆欧表检测对地阻值10兆欧以上,检查三相220V输入正常。且屏蔽主轴后机床XYZ轴可以正常工作,于是初步判断为主轴放大器故障。但是资料显示006C报警为电源放大器故障,于是拆回主轴放大器及电源放大器检测。

主轴放大器及电源放大器检测

主轴放大器及电源放大器检测

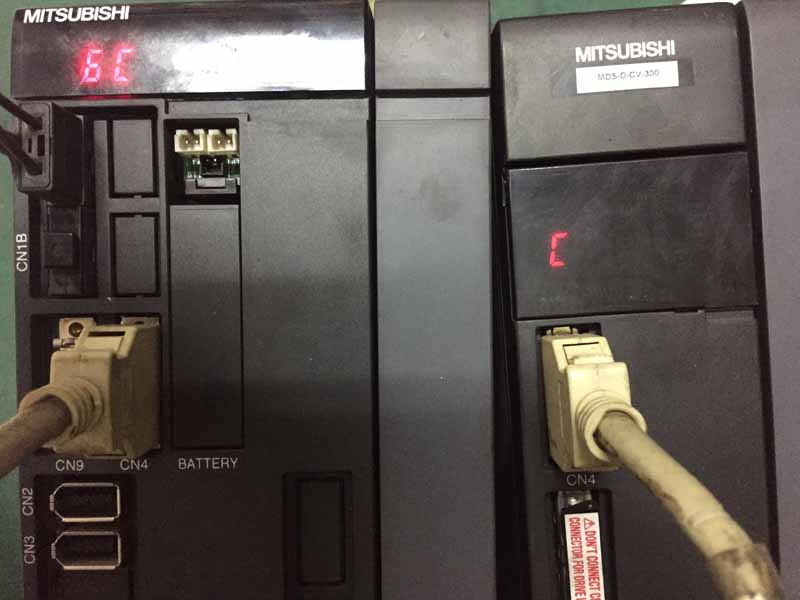

高压输入后电源放大器数码管由b变为c,然后主轴放大器出现6C报警,电源放大器C闪烁。
