乔峰V-6数控加工中心出现无法启动故障,该加工中心为三菱MITSUBISHI M70系统,故障现象为打开总电源,按开机按钮,绿色开机按钮闪烁一下,马上熄灭。机床无法启动:

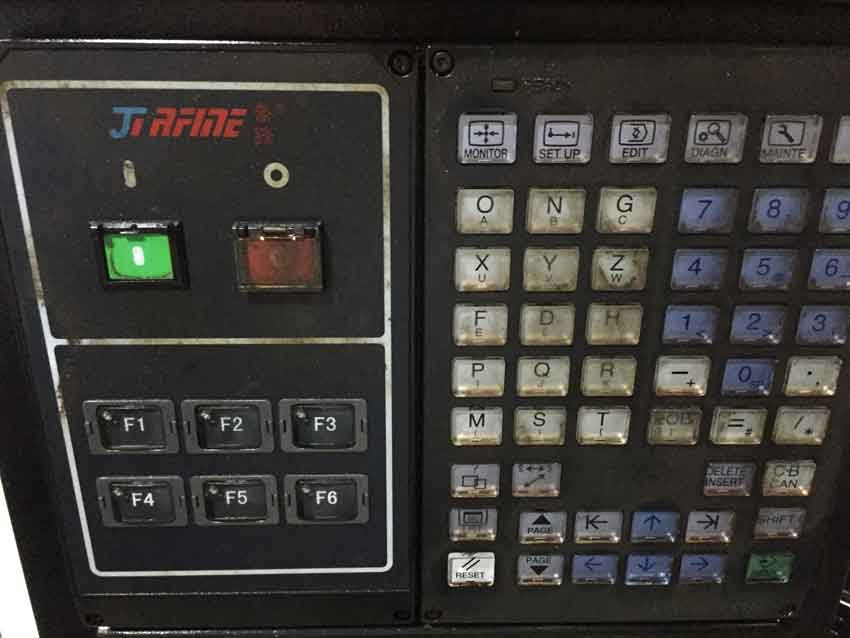

乔峰v-6数控机床

乔峰v-6数控机床

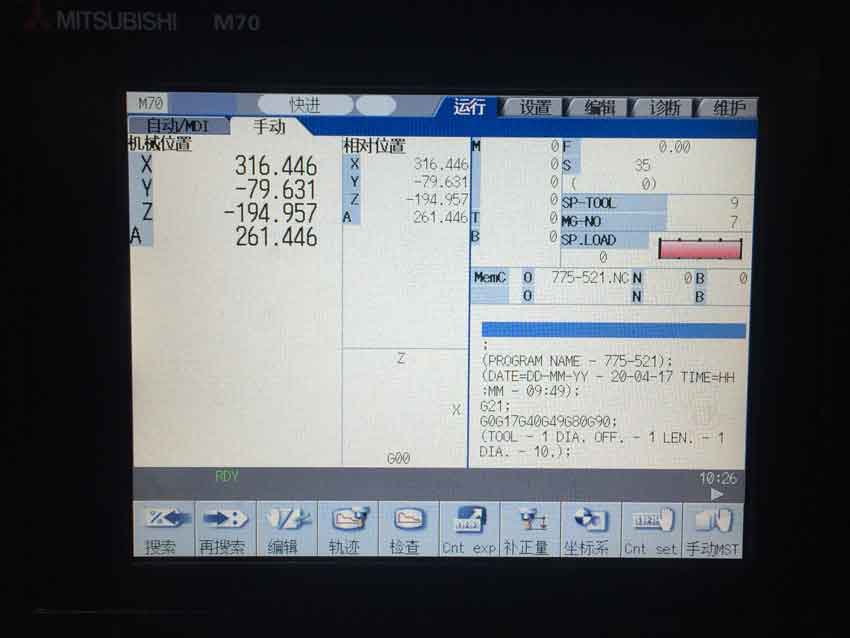

机床无法启动

机床无法启动

后检查电柜箱24V开关电源,24V供电正常,但是启动瞬间24V压降到17V左右,开关电源自动保护。测量发现启动继电器线圈KM0(系统启动)处24V和0V阻值只有1.0欧姆。拆掉24V后检查线圈阻值正常200欧姆左右。于是关掉24V电源空气开关QF1、QF2,该加工中心使用了两块24V电源。24V空气开关共有两个,关掉后发现短路情况依旧。

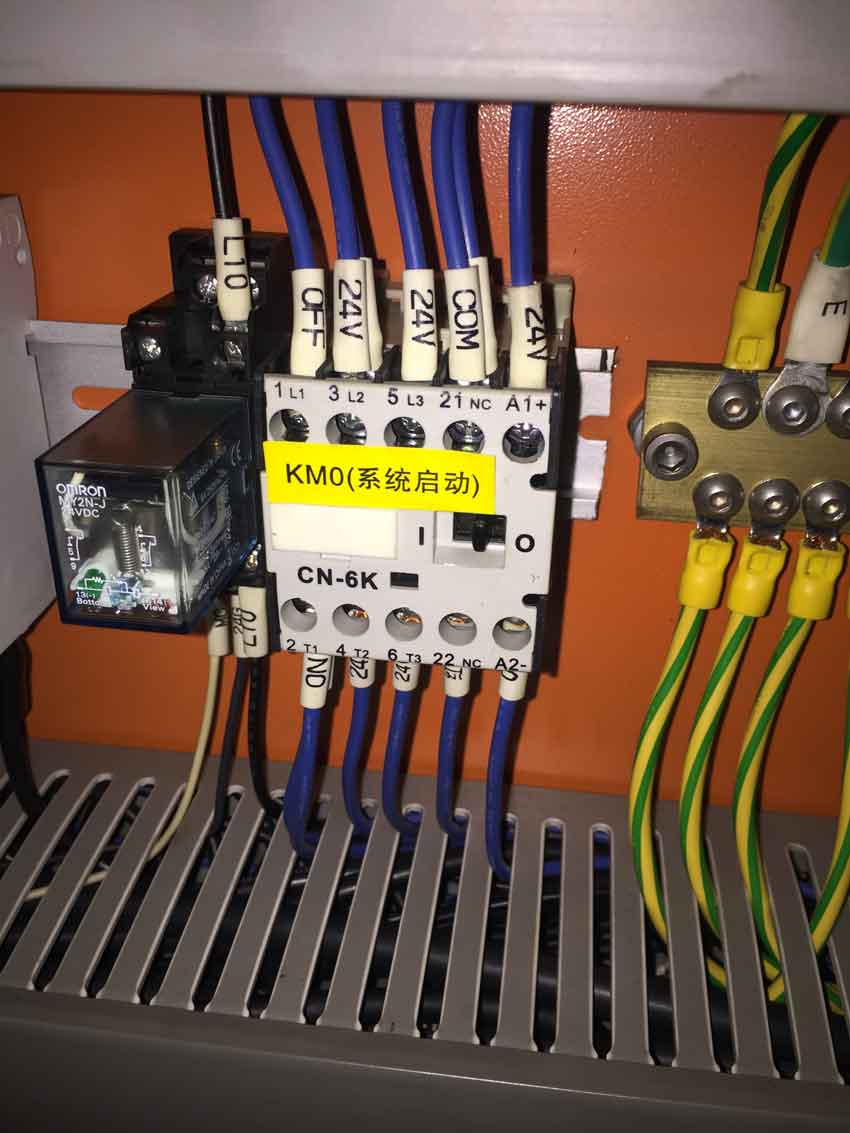

24V和0V阻值只有1.0欧姆

24V和0V阻值只有1.0欧姆

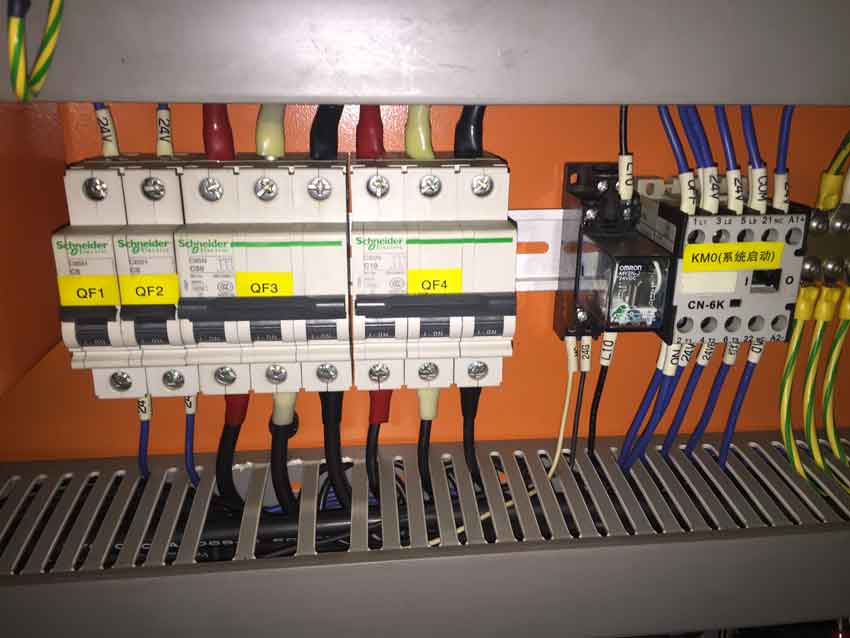

24V电源空气开关

24V电源空气开关

关掉24V开关后依然短路,说明和机床外围的伺服放大器、回零开关、限位开关、各个位置的感应器无关。我司专业维修伺服放大器,伺服放大器型号为MDSDMSPV3-10080

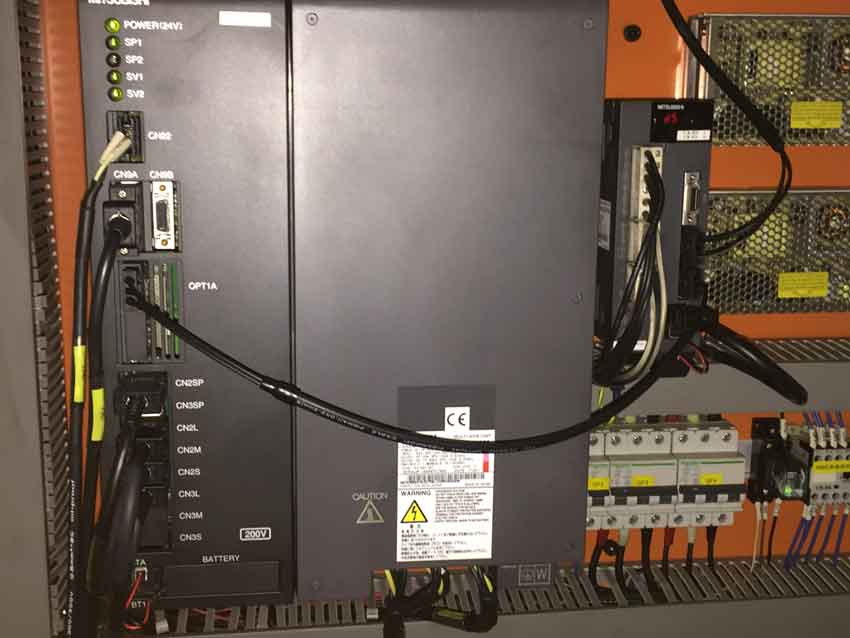

伺服放大器型号为MDSDMSPV3-10080

伺服放大器型号为MDSDMSPV3-10080

检查机床操作面板启动按钮部分,发现启动开关电路板内部击穿短路,此开关内部有一保护电路,防止瞬间电压波动造成设备损坏,此保护电路击穿。

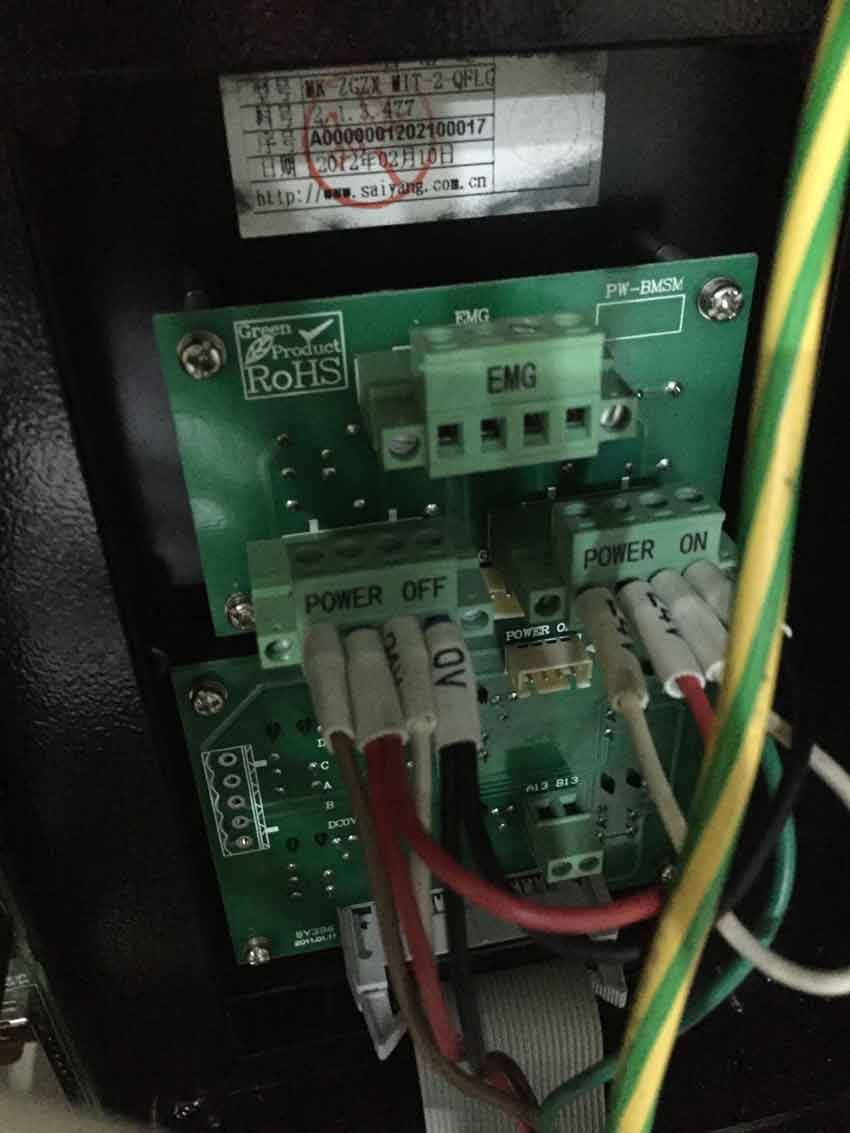

内部有一保护电路

内部有一保护电路

此次故障类似于之前的润星HS-500T/Tc维修案例,都是短路引起,不过乔峰V-6数控加工中心故障是由于电压瞬间波动引起,并未烧坏伺服放大器电路板。只需修复启动部分及更换开关电源即可。
