发那科老款主板电源单元POWER UNIT,型号A16B-1210-0660,客户反映机床无法启动,按开机键屏幕无显示,伺服放大器及主轴放大器显示正常。

这种机床使用的是显像管的显示器,显像管供电为A16B-1210-0660电源板负责,且该电源板负责主板供电,A16B-1210-0660输出不正常会引起数控机床无法启动故障。

拆开电源板可以发现已经留有检测点,分别为0V,+5V,+15V,-15V,两路24V。检测发现24V无输出,其他电压正常。且24V输出至机床显示器及主板,由于输出不良,引起机床无法启动。

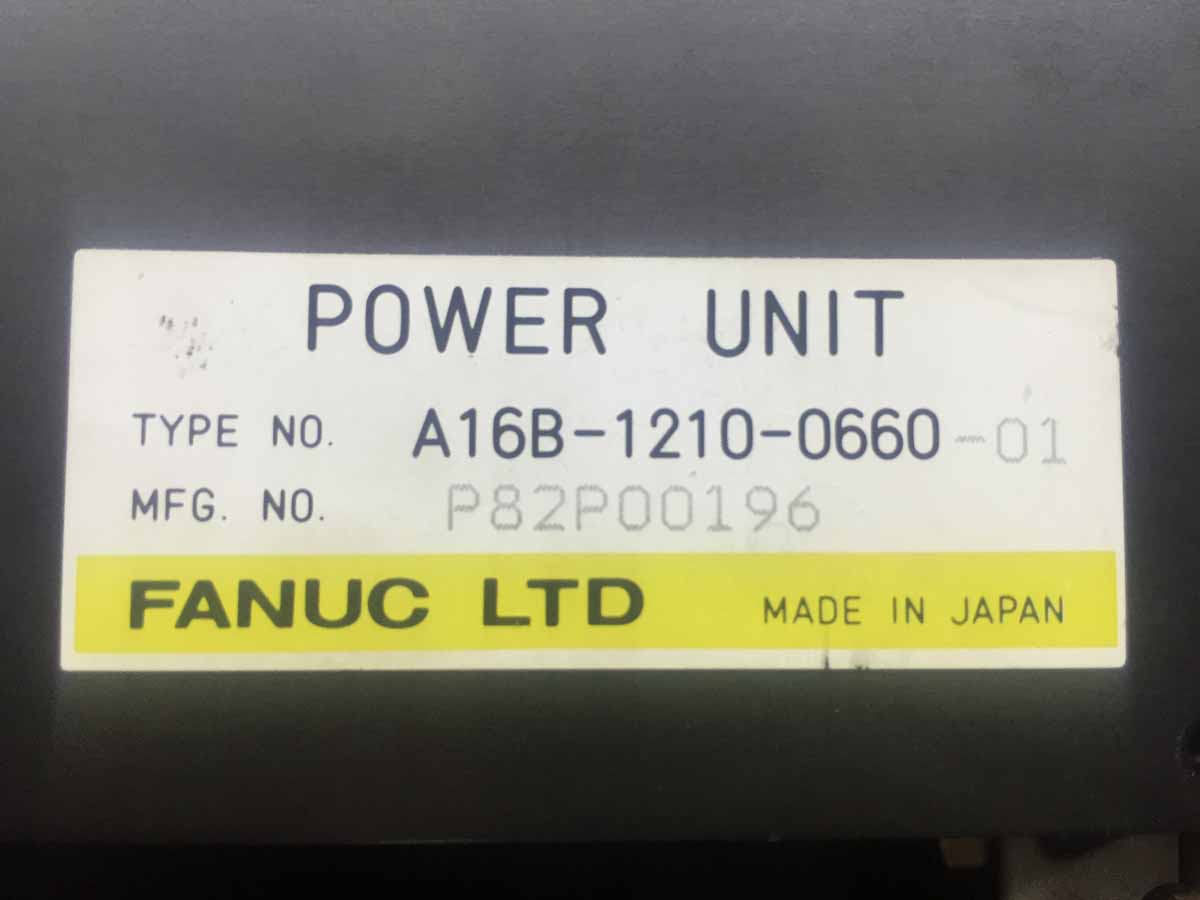

POWER UNIT A16B-1210-0660

POWER UNIT A16B-1210-0660

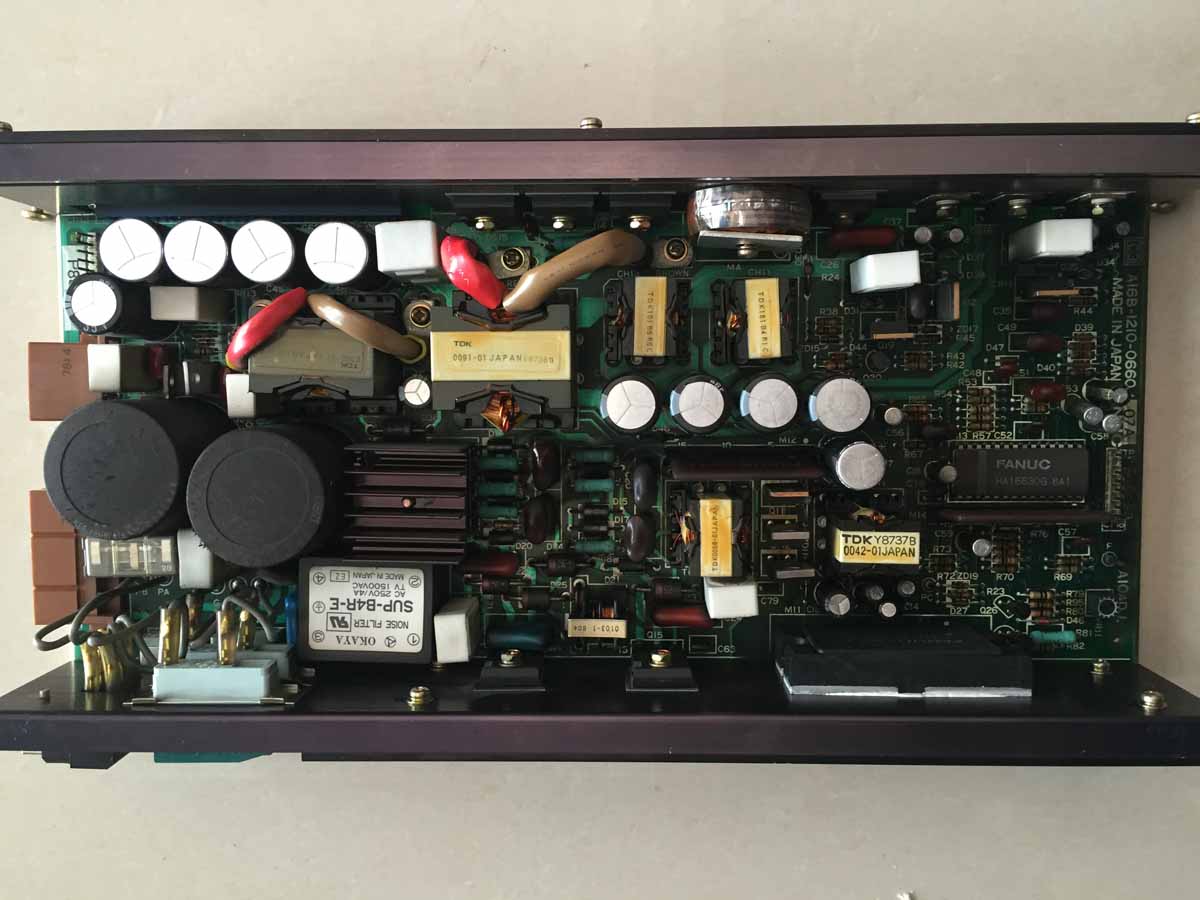

上图左上角为输出电压检测点,方便测量。

A16B-1210-0660

A16B-1210-0660

维修步骤:

输入密码查看隐藏内容:

上机测试,启动正常,这种老款电源板经常出现启动不良,长时间通电及反复开机偶尔会出现启动正常,故需要多烤机测试。
