FRV300A-Z-ROR功率为300W,输入电压为三相AC200-230V 50/60Hz,额定输出电流为1.9A(max5.7A)

富士刀塔驱动器FRV300A-Z-ROR故障说明

客户反映驱动器FRV300A-Z-ROR出现OL报警,四个报警指示灯左上角红灯亮。OL报警为过负载、过负荷。收到后连接GRH.30BG-N000-Z2富士FUJI伺服马达测试发现故障现象和客户描述一致。转动伺服电机,尚未转到一圈就停止,然后出现OL报警(过负载报警)。

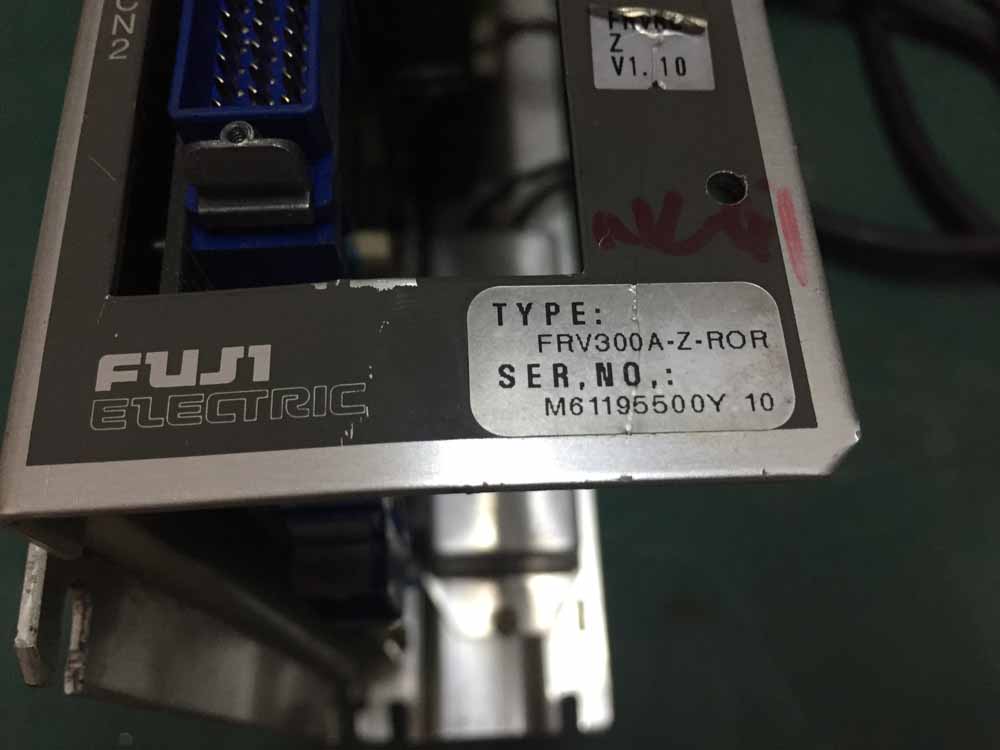

富士FRV300A-Z-ROR驱动器维修

富士FRV300A-Z-ROR驱动器维修

驱动器试机检测

试运行时使用钳表测量伺服电机三相电流,UV相电流为2.5+A,W相电流为0A,说明驱动部分未工作。检查伺服驱动器驱动部分IGBT,发现均正常。检测控制部分发现有一组控制部分无输出,正常情况为正极输出,但是这一组输出为零。

富士驱动器维修过程记录

更换后试机发现故障依旧,看来不止一个地方损坏,有可能是此控制部分损坏引起上级部分故障。更换FRV300A-Z-ROR控制板后故障解除,试运行正常。控制板见下图:

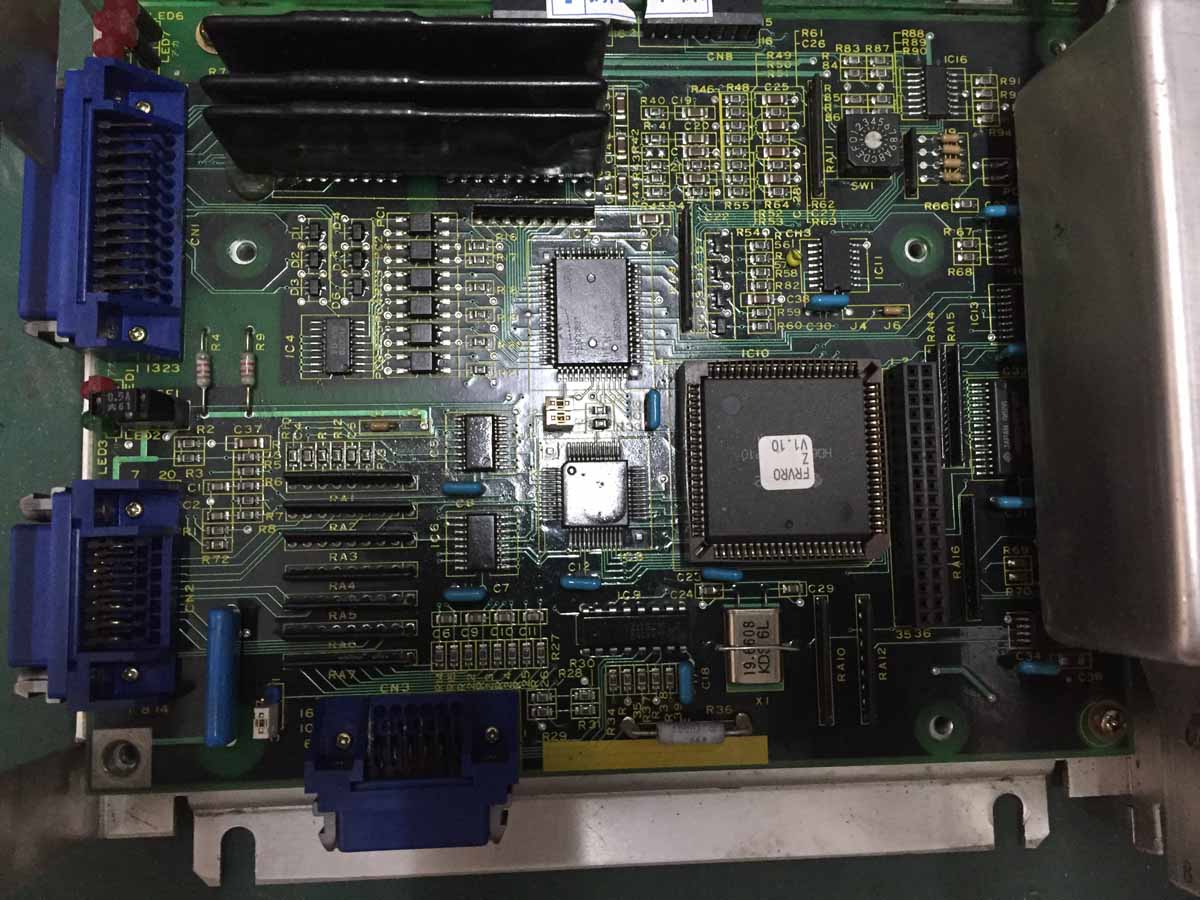

RV300A-Z-ROR控制板

RV300A-Z-ROR控制板

伺服器控制板与驱动板连接处隐约可见我司之前维修标签,汗。。。应该是去年八月份修过。当时故障挺严重,驱动部分烧的一塌糊涂,当时为了修这块,费了九牛二虎之力。这才大半年又出故障,无语。。。

维修完毕,清洗电路板,耐用更持久!

检查CPU板,更换驱动部分芯片后故障解决,试机电流平衡;顺便给客户清洗下驱动器,刷防腐漆,不要再这么容易坏啦。。。
